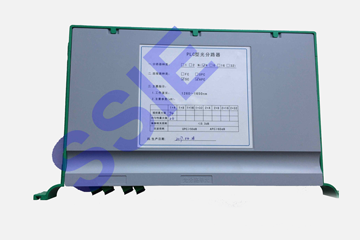

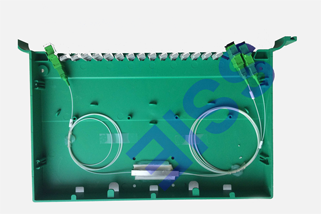

Product features:
1. Big channel capacity.
2. Mounted on 19” standard ODF & 19” standard cabinet.
3. Easy installation and maintenance.
4. Can be divided into pigtail type and adapter type.
Applications:
1. PON networks.
Specifications of 1XN splitters:
| Split ratio | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
| Insert loss | Max 3.8dB | Max 7.2dB | Max 10.5dB | Max 13.8dB | Max 17.1dB | Max 20.1dB |
| Uniformity | Max 0.6dB | Max 0.6dB | Max 1.0dB | Max 1.1dB | Max 1.5dB | Max 1.8dB |
| Return loss | Without connector≥55dB, With UPC connector≥50dB, With APC connector ≥60dB | |||||
| PDL | Max 0.3dB | Max 0.3dB | Max 0.3dB | Max 0.3dB | Max 0.4dB | Max 0.4dB |
| WDL | Max 0.5dB | Max 0.5dB | Max 0.5dB | Max 0.5dB | Max 0.8dB | Max 0.8dB |
| Directivity | ≥55dB | |||||
| Operating Wavelength | 1260 ~ 1650nm | |||||
| Operating temp | -40 ~ +85°C | |||||
| Storage temp | -40 ~ +85°C | |||||
| Port type | SC, LC & FC adapter | |||||
Specifications of 2XN splitters:
| Split ratio | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
| Insert loss | Max 4.2dB | Max 7.5dB | Max 11.0dB | Max 14.3dB | Max 17.5dB | Max 21.5dB |
| Uniformity | Max 1.2dB | Max 1.5dB | Max 1.6dB | Max 1.8dB | Max 2.3dB | Max 2.5dB |
| Return loss | Without connector≥55dB, With UPC connector≥50dB, With APC connector ≥60dB | |||||
| PDL | Max 0.3dB | Max 0.3dB | Max 0.3dB | Max 0.3dB | Max 0.4dB | Max 0.4dB |
| WDL | Max 0.5dB | Max 0.5dB | Max 0.5dB | Max 0.5dB | Max 0.8dB | Max 0.8dB |
| Directivity | ≥55dB | |||||
| Operating Wavelength | 1260 ~ 1650nm | |||||
| Operating temp | -40 ~ +85°C | |||||
| Storage temp | -40 ~ +85°C | |||||
| Port type | SC, LC & FC adapter | |||||
